注塑模具入门知识分享(三)

文章来源: 科翔模具 人气:1717 发表时间:2022-09-15 09:24:35

产品完成一个成形周期后开模,产品会包裹在模具的一边,必须将其从模具上取下来,此工作必须由顶出系统来完成.它是整套模具结构中重要组成部分,一般由顶出,复位和顶出导向等三部分组成.



1、按动力来分

1、手动顶出: 当模具开模后,由人工操纵顶出系统顶出产品.它可使模具结构简化,脱模平稳,产品不易变形.但工人劳动强度大,生产率低,适用范围不广.一般在手动旋出螺纹型芯时使用.



2、机动顶出: 通过注射机动力或加设之马达来推动脱模机构顶出产品,它可通过机台上的顶杆推顶针板,来达到脱模目的.也可在公母模板上安装定距拉杆或链条,靠开模力拖动顶出机构顶出产品,调模时必须注意控制开模行程,适用于顶出系统在母模侧之模具.



3、液压顶出: 在模具上安装专用油缸,由注射机控制油缸动作,其顶出力速度和时间都可通过液压系统来调节,可在合模之前顶出系统先回位.



4、气动顶出: 利用压缩空气在模具上设置气道和细小的顶出气孔,直接将产品吹出.产品上不留顶出痕迹,适用于薄件或长筒形产品.



2、按模具结构分

一次顶出机构,二次顶出机构,母模顶出机构,浇注系统顶出机构,螺纹顶出机构等.



设计原则:

1、选择分模面时尽量使产品留在有脱模机构的一边,

2、顶出力和位置平衡,确保产品不变形,不顶破.

3、顶针须设在不影响产品外观和功能处.

4、尽量使用标准件,安全,可靠有利于制造和更换.

顶出系统形式多种多样,它与产品之形状,结构和塑料性能有关,一般有顶杆,顶管,推板,顶出块,气压,复合式顶出等.



3、顶杆

它是顶出机构中最简单,最常见的一种形式,其截面积形式主要有如下:

1.圆形因圆形制造加工和修配方便,顶出效果好,在生产中应用最广泛.但圆形顶出面积相对较小,易产生应力集中,顶穿产品,顶变形等不良.在脱模斜度小,阻力大等管形,箱形产品中尽量避免使用.当顶杆较细长时,一般设置成台阶形的有托顶针,以加强刚度,避免弯曲和折断.



设计要点:

1、顶出位置应设置在阻力大处,不可离镶件或型芯太近,对于箱形类等深腔模具.侧面阻力最大,应采用顶面和侧面同时顶出方式,以免产品变形顶破.

2、产品阻力均衡时,顶杆应对称设置,使受力平衡.

3、当有细而深之加强筋时,一般在其底部设置顶杆.

4、若模具上有镶件,顶针设在其上效果更佳.

5、在产品进胶口处避免设置顶针,以免破裂.

6、当产品表面不允许有顶出痕迹时,可设置顶出耳再剪除.

7、对于薄肉产品在分流道上设置顶针,即可将产品带出.

8、顶针与顶针孔配合,一般为间隙配合.如太松易产生毛边,太紧易造成卡死.为利于加工和装配,减少摩擦面,一般在模仁上预留10—15mm之配合长度,其余部分扩孔0.5—1.0mm成逃孔.

9、为防止顶针在生产时转动,须将其固定在顶针板上,其形式多种多样,须根据顶针大小,形状,位置来具体确定,在此不一一列举.

10、顶出系统托模以后在进行下一周期生产时,必须退回原处,其形式主要有强制回位,拉杆回位,弹簧回位,油缸等.



4、顶管

又叫司筒或套筒顶针,它适用于环形筒形或带中心孔之产品顶出.由于它是全周接触,受力均匀,不会使产品变形,也不易留下明显顶出痕迹,可提高产品同心度.但对于周边肉厚较薄之产品避免使用,以免加工困难和强度减弱,造成损坏.



5、推板

此形式适用于各种容器,箱形,筒形和细长带中心孔之薄件产品.它顶出平稳均匀,顶出力大,不留顶出痕.一般会有固定连接,以免生产中或托模时将推板推落.但只要导柱足够长,严格控制托模行程,推板也可不固定.



推板与型芯之间的配合须顺畅,防止摩擦或卡死,也必须防止塑料渗入间隙中,当产品为盲孔时,会因真空吸附造成脱模困难和产品变形,一般会在公模上设置一菌形阀,在顶出时菌形阀打开,进入空气,使脱模顺畅.它可用弹簧回位,也可跟顶出装置连在一起兼作顶杆作用.



6、顶出块

有些带突缘或尺寸较大之产品,为便于加工和脱模,常设计成顶出块形式顶出.大多其平面为分模面,下面有两支或数支较大直径顶杆连接,顶出面积较大,平稳.在有成形面和尺寸较大之模具中应用较广泛.



7、气压顶出

当产品为深腔薄肉件时,用压缩空气顶出,简单而有效.可在公模仁上设置一些细小进气孔,也可设置菌形杆,开模后通入5—6个大气压之压缩空气,使弹簧压缩开启阀门,高压空气进入产品与公模仁之间,使产品脱模.但对于箱形产品,因气体进入会使侧壁横向抠张,而使空气漏掉,这时应配与推板配合使用.



8、复合顶出

受产品形状影响,多数模具采用两种以上顶出方式,以便达到理想的顶出效果,具体形式须根据产品和模具结构来定,在此不作具体叙述.



9、其它顶出方式

9.1点状进胶浇道自动脱落

点浇口在母模一边,为取出胶道,须加设一分型面.开模后一般由人工取出胶道,造成操作麻烦,生产率降低,为适应自动化生产,最好设计成自动脱落装置,使胶道在顶出时自动脱落.



a.侧凹拉断  在分流道尽头钻一斜孔,开模后拉出胶道,由中心顶杆顶出.

b.拉料杆拉断  由拉料杆拉出胶道,开模一定行程后限位杆带动推板将胶道推落.

c.母模推板推脱  开模时母模板与母模推板先分型,胶道留在母模板与母模一起移动一定行程后,限位杆限制推板移动,推板与模板分开,胶道被拉断而自动脱落.



d.顶针拉断  对于细长深腔模具,可在母模设置一顶出系统,开模后以限位杆行程使顶针反向顶出胶道,产品由推板推出,此方式与开模行程有关,应用较特殊.



9.2母模侧顶出方式

一般的产品都会留在公模侧顶出,但有些产品因形状特殊或产品特殊要求,顶出装置必须设在母模.因母模是固定的机台,顶杆无法作用在顶板上,必须借助开模力或外力来完成.常见的有油缸,电动,拉勾等.



9.3螺纹顶出

因螺纹与一般产品形状特殊,必须旋转顶出或侧向脱模,根据产品复杂程度和产量,一般有采用手动和机动两种方式.



1)强制脱螺纹

a. 对于本身弹性强之塑料(PP . PE),可利用其弹性进行强制脱模而不会损坏螺牙.



b. 用具有弹性的珪橡胶做成螺纹型芯,开模时用弹簧先退出型芯中顶杆,使橡胶型芯产生向内收缩,再用顶针将产品脱出.此方式能简化模具结构,但橡胶型芯寿命较短,只适用于小批量生产.



c. 有些螺纹可通过半圆滑块或型环成形,用两个对半滑块合起来组成完整螺纹或产品顶出后用手,



2)电机将螺纹旋出.

螺纹脱出时必须作相对转动,模具上必须要有止转装置来保证.



a. 外部止动  模具母模设有止转花纹,公模仁回转时产品可自动脱落.

b. 内部止动  有内螺纹之产品在公模仁顶面设置止转形式,脱模时止动模仁旋转并轴向顶出螺纹可脱出,注意止动模仁螺距必须与产品螺距一致.



c. 产品端面止动  在产品端面设置止动小凸点,型芯旋转时推板将产品顶出.

小型产品有侧浇口时,只顶出胶道也可将产品带出,但对于软性塑料则避免使用.



型芯旋转驱动方式  常用的有人工,电动,油缸,气缸,液压马达及大螺距丝杆螺母驱动等方式,一般来讲,旋转机构在设计时,产品有几扣螺纹,螺纹型芯就必须转几圈.



冷却系统



冷却系统之设计规则 设计冷却系统的目的在于维持模具适当而有效率的冷却。冷却孔道应使用标准尺寸,以方便加工与组装。设计冷却系统时,模具设计者必须根据塑件的肉厚与体积决定下列设计参数:冷却孔道的位置与尺寸、孔道的长度、孔道的种类、孔道的配置与冷却系统之设计规则。


设计冷却系统的目的在于维持适当而有效率的冷却。冷却孔道应使用标准尺寸,以方便加工与组装。设计冷却系统时,模具设计者必须根据塑件的肉厚与体积决定下列设计参数:冷却孔道的位置与尺寸、孔道的长度、孔道的种类、孔道的配置与连接、以及冷却剂的流动速率与热传性质。


1
、冷却管路的位置与尺寸

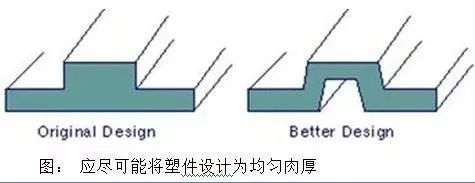

要维持经济有效的冷却时间,就应避免塑件肉厚过大。塑件所需的冷却时间随其肉厚增加而急速增长。塑件肉厚应该尽可能维持均匀,例如图6-56的设计。冷却孔道最好设置是在公模块与母模块内,设在模块以外的冷却孔道比较不易精确地冷却模具。



通常,钢模的冷却孔道与模具表面、模穴或模心的距离应维持为冷却孔道直径的1~2倍,经验要求,钢材冷却孔道要维持1倍直径的深度,铍钢合金要1.5倍直径的深度,铝材要2倍直径的深度。冷却孔道之间的间距应维持3~5倍直径。冷却孔道直径通常为10~14 mm(7/16~9/16英吋),如图6-57所示。




2、流动速率与热传
塑件两侧的温度应维持在最小的差异,紧配塑件温差应维持在10℃以内。当冷却剂之流动从层流转变为扰流,热传效果变佳。层流在层与层之间仅以热传导传热;扰流则以径向方向质传,加上热传导和热对流两种方式传热,结果,热传效率显者增加,如图6-58所示。应注意确保冷却管路之各部份的冷却剂都是扰流。


当冷却剂到达扰流流动状态后,流速的增加对于热传的改善很有限,所以,当雷诺数超过10,000时,就不须再增加冷却剂的流动速率,否则,只会小幅地改善热传,却造成冷却管路的高压力,需要更高的帮浦费用。图6-59说明了一旦冷却剂变成扰流后,更高的冷媒流动速率并无法改善热传速率或冷却时间,但是压力降与帮浦成本却显著提高。



冷却剂会向阻力最低的路径流动。有时候可以尝试使用限流塞将冷却剂引导流向热负荷较高的冷却孔道。气隙会降低热传效率,因此,应尝试消除镶埋件与模板之间的气隙,以及冷却管路内的气泡。


模流分析软件的冷却分析可以协助发现与修正静止冷却管路和快捷方式冷却管路,以及冷却管路的高压力降。



排气系统



注塑模的排气是模具设计中的一个重要问题,特别是在快速注塑成型中对注塑模的排气要求就更加严格。

1、注塑模中气体的来源:
1、浇注系统和模具型腔中存有的空气。
2、有些原料含有未被干燥排除的水分,它们在高温下气化成水蒸气。
3、由于注塑时温度过高,某些性质不稳定的塑料发生分解所产生的气体。
 4、塑料原料中的某些添加剂挥发或相互发生化学反应所生成的气体



2、注塑模的排气不良,将会给塑件的质量等诸多方面带来一系列的危害。主要表现如下:

1、在注塑过程中,熔体将取代型腔中的气体,如果气体排出不及时,将会造成熔体充填困难,造成注射量不足而不能充满型腔。


2
、排除不畅的气体会在型腔内形成高压,并在一定的压缩程度下渗人塑料内部,造成气孔、组织疏松、空洞、银纹等质量缺陷。


3
、由于气体被高度压缩,使得型腔内温度急剧上升,进而引起周围熔体分解、烧灼、使塑件出现局部碳化和烧焦现象。它主要出现在两股熔体的合流处,死角及浇口凸缘处。


4
、气体的排除不畅,使得进入各型腔的熔体速度不同,因此,易形成流动痕和熔合痕,并使塑件的力学性能降低。


5
、由于型腔中气体的阻碍,会降低充模速度,影响成型周期,降低生产效率。



3、排气槽设计要点:

1、排气槽尽量放在分型面的凹模一边,方便模具的制造与清理;

2、尽量设在料流末端和塑件壁厚较大部分;

3、排气方向不应朝向操作人员,并应加工成曲线或折弯状态,以免气体喷射时烫伤工人;

4、排气槽宽度常取1.5-6mm,槽深0.02-0.05mm,以塑料不进入排气槽为宜。



4、排气系统的方式:



1.开设排气槽

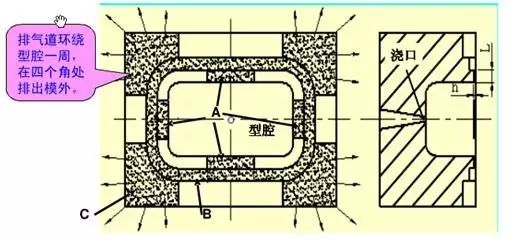

排气槽通常开设在型腔一侧,围绕型腔开设或在熔体最后充满部位。


排气通道尺寸:排气道A 深:0.01~0.02mm  宽:3~5mm  长:一般3~5mm

排气道B 深:0.05~0.08mm 宽:3~5mm或更大  长:根据需要而定

排气道C 深:可取1mm  宽:可大于5mm  长:连通至模板边界

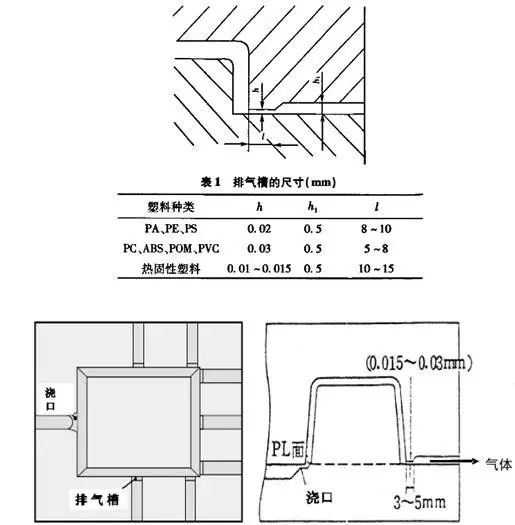

分型面排气

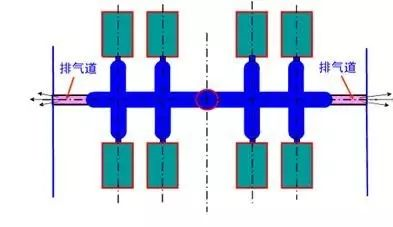

模具流道排气


2 抽真空排气

     这种方式要求模具的分型面温和要好,通过气孔将模腔内放入气体抽净。但需要配备抽真空设备,增加模具成本,一般不采用。



3 利用间隙排气

1)镶拼零件的配合面间隙,如型腔、型芯镶块。

2)侧向抽芯零件间隙

3)顶出零件配合间隙(推杆、块)

4)分型面间隙(粗糙度一般)利用间隙排气时,使用时间长了,间隙可能堵塞,应定期清理,保持畅通。



4 利用多孔金属排气

近年来新发展的一种内部具有均匀的相互连通的孔隙结构的金属材料---多孔金属,对模具型腔的排气具有很好的效果。当型腔某些部位排气困难时,可循用多孔金属制作型腔镶块,排气效果十分明显。模具使用时应注意维护与清理,保持气孔畅通。



5 混合排气

通常是开设排气通道和间隙排气混用。

塑料的溢边值与排气间隙,排气系统应保证气体顺利逸出,塑料熔体不能流出。



塑料材料的溢边值可分为如下三种:

低粘度材料不产生医疗的间隙为:0.01~0.03mm

中粘度材料不产生医疗的间隙为:0.03~0.05mm

高粘度材料不产生医疗的间隙为:0.05~0.08mm



常用材料的模具排气间隙如下:

材料

排气间隙

PE

0.015mm

PA

0.01mm

PP

0.015mm

PS

0.015mm

PC

0.01~0.025mm

POM

0.01~0.025mm

PET

0.01~0.03mm

ABS

0.025mm



抽芯系统



当塑料制品侧壁带有通孔凹槽,凸台时,塑料制品不能直接从模具内脱出,必须将成型孔,凹槽及凸台的成型零件做成活动的,称为活动型芯。完成活动型抽出和复位的机构叫做抽苡机构。



1、抽芯机构的分类



1.机动抽芯

开模时,依靠注射检的开模动作,通过抽芯机来带活动型芯,把型芯抽出。机动抽芯具有脱模力大,劳动强度小,生产率高和操作方便等优点,在生产中广泛采用。按其传动机构可分为以下几种:斜导柱抽芯,斜滑块抽芯,齿轮齿条抽芯等。



2.手动抽芯

开模时,依靠人力直接或通过传递零件的作用抽出活动型芯。其缺点是生产,劳动强度大,而且由于受到限制,故难以得到大的抽芯力、其优点是模具结构简单,制造方便,制造模具周期短,适用于塑料制品试制和小批量生产。因塑料制品特点的限制,在无法采用机动抽芯时,就必须采用手动抽芯。手动抽芯按其传动机构又可分为以下几种:螺纹机构抽芯,齿轮齿条抽芯,活动镶块芯,其他抽芯等。



3.液压抽芯

活动型芯的,依靠液压筒进行,其优点是根据脱模力的大小和抽芯距的长短可更换芯液压装置,因此能得到较大的脱模力和较长的抽芯距,由于使用高压液体为动力,传递平稳。其缺点是增加了操作工序,同时还要有整套的抽芯液压装置,因此,它的使用范围受到限制,一般很小采用。



2、 斜导柱抽芯机构设计原则:

1、活动型芯一般比较小,应牢固装在滑块上,防止在抽芯进松动滑脱。型芯与滑块连接有一定的强度和刚度。

2、滑块在导滑槽中滑动要平稳,不要发生卡住,跳动等现象。

3、滑块限位装装置要可靠,保证开模后滑块停止在一定而不任意滑动。

4、锁紧块要能承受注射时向压力,应选用可靠的连接方式与模板连接。锁紧块和模板可做成一体。锁紧块的斜角θ,一般取θ1-θ>2°-3°,否则斜导柱无法带动滑块运动。

5、滑块完成抽芯运动后,仍停留在导滑槽内,留在导滑槽内的长度不应小于滑块全长的-4、3,否财,滑块在开始复位时容易倾斜而损坏模具。

6、防止滑块设在定模的情况下,为保证塑料制品留在定模上,开模前必须先抽出侧向型芯,最好采取定向定距拉紧装置。

3、斜滑块抽芯机构设计

塑料制品侧面的凹穴或凸台较浅,所需的抽芯距不大,但所需的脱模力较大时,可选用斜滑块抽芯结构。这种斜滑块抽芯结构的特点是:当推杆推动斜滑块时,推杆及抽芯(或分型)动作同时进行。

因斜滑块刚性好,能承受较大的脱模力,因此,斜滑块的斜角比斜导柱的斜角稍大,一般斜块的斜角不能大于30°,否则易发生故障。斜滑块推出长度一般不超过导长度的2/3,如果太长,会影响斜滑块的导滑。  因为斜块抽芯结构简单,安全可靠,制造比较方便。因此,在塑料射模具中应用广泛。

1、斜滑块的导滑及组合形式。按导滑部分形状可分为矩形,半圆形和燕尾形。

2、斜滑块的组合形式  斜滑块的组合,应考虑抽芯方向,并尽量保持塑料制品的外观美不使塑料制品表面留有明显的痕迹。同时还要考虑滑块的组合部分有足够的强度。如果塑料制品外形有转折处,则斜滑块的拼缝线应与塑料制品的折线重合。
